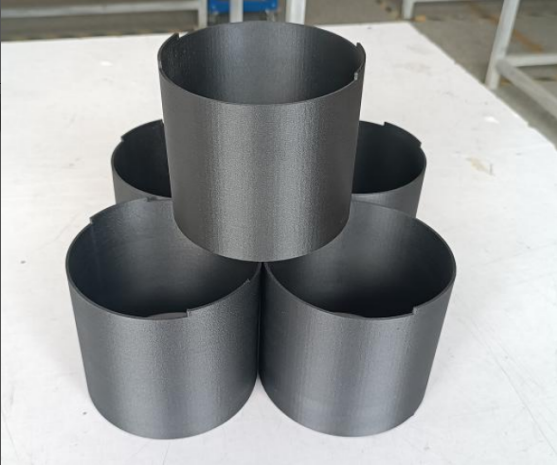

3D打印旋转变压器机壳
前言:从工业革命至今,石油一直是每个国家十分重视的能源,对一个国家未来的发展有着非常重要的作用。但在石油实际钻探过程中遇到的土地补偿、供水矛盾、矿权争议和扬尘、震动、噪音污染等问题,让石油企业产生了极大的成本。

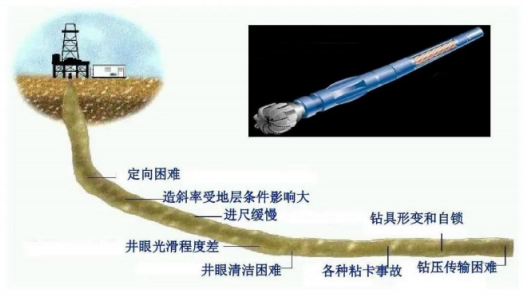

20 世纪 90 年代,国际上定向钻井技术的取得重大突破,旋转导向钻井技术从此面世,又称“贪吃蛇”钻井技术,具有摩阻与扭阻小、钻速高、成本低、建井周期短、井眼轨迹平滑、易调控并可延长水平段长度等特点,被认为是现代导向钻井技术的发展方向,但此时该项技术被国外垄断,中国尚未突破。
2015 年 5 月 4 日,中国自主研发的旋转导向系统和随钻测井系统联袂在渤海完成钻井作业,中国首次在这两个技术领域打破了国际垄断,成为全球第二个同时拥有这两项技术的国家,中国海洋石油总公司也成为全球第四、国内第一个同时拥有这两项技术的企业。

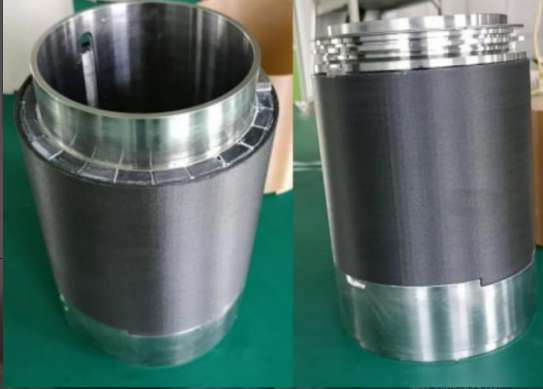

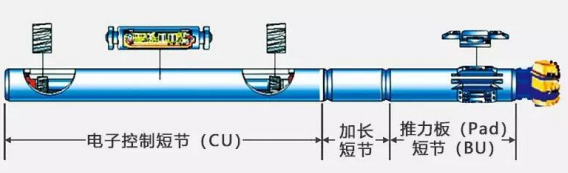

在旋转导向系统中,用于导向钻井中钻井设备之间相对旋转情况下稳定供电的旋转变压器是非常重要的一个部件。为了保证旋转变压器在地下的高温高压环境中能够稳定工作并且满足轻量化,制造商需要使用非金属高性能材料来制作这个旋转变压器的外壳。在选择 3D 打印之前,制造商使用 PEEK 棒材进行减材加工,但是这造成了 90%的材料及成本浪费,让制造商苦不堪言。

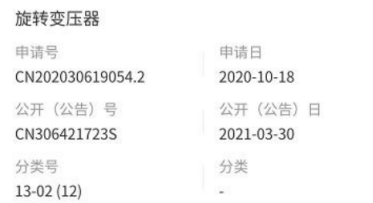

该专利打破美国哈里伯顿、贝克休斯等公司的垄断
制造商在 2022 年初找到一迈智能,希望能够通过 3D 打印的制造方式得到高强度、耐高低温以及耐高压的轻量化旋转变压器外壳。经过技术评估以及成本分析,最终选定高温 3D 打印机 MAGIC-HT-M 打印 CF-PEEK 碳纤增强材料来生产旋转变压器外壳。

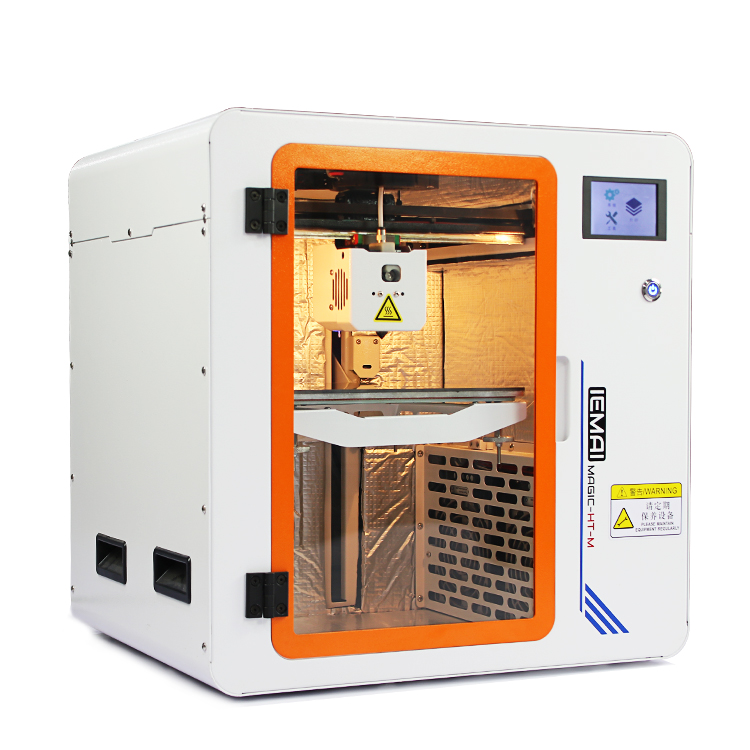

一迈智能高温 3D 打印机 MAGIC-HT-M
MAGIC-HT-M 是专门为高性能工程材料设计的高温 3D 打印机,拥有最高 450°C 的打印温度,最高 150°C 的热床温度和最高 90°C 的内胆温度,能够支持市场上的大多数材料,一个模块化且高耐磨的挤出头,让碳纤维 PEEK 的打印变得简单。
碳纤维复合材料 CF-PEEK
CF-PEEK 是一种碳纤维增强的聚醚醚酮线材。它具有优异的耐化学性、机械性能和热性能。CF-PEEK 具有 10%的短切碳纤维含量,具有 PEEK 的所有优点,并且比 PEEK更轻以及更耐磨,具有更好的层间附着力和更好的耐温性。CF-PEEK 被认为是世界上性能最好的功能材料之一,被允许在恶劣的环境中使用。
客户杨先生表示:使用 3D 打印的方式生产碳纤维增强的 PEEK 旋转变压器外壳,这比我们使用减材加工会降低至少 50%成本。
↓↓一迈 IEMAI 3D 品牌简介↓↓
东莞一迈智能科技有限公司是中国一家专注于3D打印研发生产的高新技术企业,其品牌一迈 IEMAI 3D是全球化的工业级3D打印机品牌,致力于为用户提供多材料兼容的“All in one”3D打印解决方案,支持打印市场上绝大部分的热塑性材料,帮助用户解决在制造生产中遇到的难题。我们执行产品研发及生产的高质量标准,所有的3D打印机和材料均已获得CE和ROHS认证。我们重视品牌打造,目前已获得中国、美国、欧盟的商标证书 。我们追求核心技术研发,目前已获得软件著作权、发明专利、实用新型专利、外观设计专利、国家高新技术企业称号。现在,我们的3D打印解决方案已应用到:航空航天、汽车、石油化工、医疗、牙科和电子制造业。
项目详情
- 尺寸:15x15x20cm
- 打印成本:364元
- 应用领域:石油化工
- 使用耗材重量:100g
- 打印时间:4小时
打印机和材料
- Printer Used: MAGIC-HT-M
- Material Used: CF-PEEK
